Clearview 标定柱

Clearview,Calibration Cylinders,PVC,PP,polypropylene,Calibration,Cylinders

CLEARVIEW标定柱专门设计用于对计量泵的校准。有 PP(聚丙烯), PVC(聚氯乙烯玻璃, 标定柱。其标准特性有:

  • 优异的透明度
  • 抵抗化学腐蚀
  • 抗裂
  • 螺纹、插口或法兰联接
  • 可移除的O型密封的顶部
  • 浮动的液面指示器
  • PVC 标定柱有双刻度USGPH 和 ml
  • PVC标定柱大小从100到20000 ml
  • PP和玻璃标定柱大小从100到4000 ml
  • 玻璃标定柱易于维护,在现场可拆解

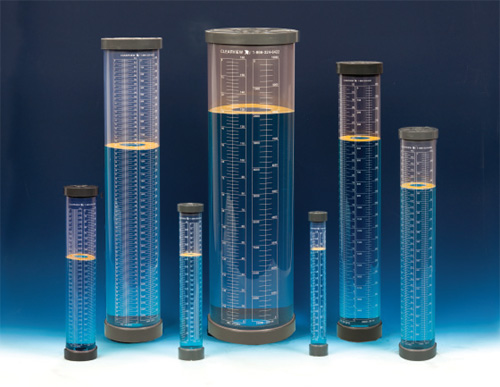

CLEARVIEW PP 和 PVC 标定柱

Clearview,Calibration Cylinders,PVC,PP,polypropylene,Calibration,Cylinders
CV - PVC 标定柱
Clearview,Calibration Cylinders,PVC,PP,polypropylene,Calibration,Cylinders
CV4 带高可视性液面浮动指示器
Clearview,Calibration Cylinders,PVC,PP,polypropylene,Calibration,Cylinders
CVF法兰联接方式


ClearView 标定柱宣传资料

ClearView PP/PVC标定柱应用表

ClearView PP 标定柱校正指引

ClearView PP 标定柱资料下载

ClearView PVC 标定柱校正指引

ClearView PVC 标定柱资料下载

如何订购CLEARVIEW PP 和 PVC 标定柱子

如: CV 1 - 1000 - B

型号

CV = PP = 聚丙烯
CV = PVC

联接方式
1 = 仅底部螺纹联接
2 = 顶部/底部螺纹联接
3 = 底部螺纹联接,可以移除的防尘盖
4 = 顶部/底部螺纹联接,带可移动式O型圈密封的顶部和浮动的液位指示器

1000

大小
容量
材料
100
100 ml (1.6 GPH)
PP & PVC
250
250 ml (4 GPH)
PP & PVC
500
500 ml (8 GPH)
PP & PVC
1000
1000 ml (16 GPH)
PP & PVC
2000
2000 ml (32 GPH)
PP & PVC
4000
4000 ml (64 GPH)
PP & PVC
10000
10000 ml (160 GPH)
仅PVC
20000
20000 ml (320 GPH)
仅PVC

标准联接方式:NPT螺纹
可选的(加后缀)

S = 插口熔焊联接
B = BSPT 螺纹
F = 法兰d

典型安装图:

Clearview,Calibration Cylinders,PVC,PP,polypropylene,Calibration,Cylinders
