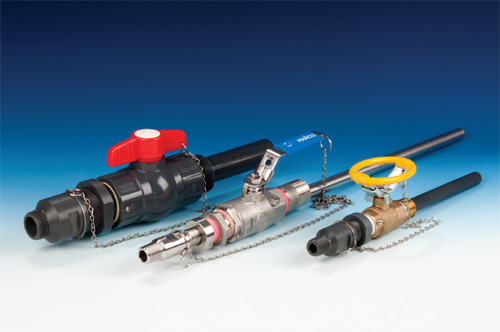

CS总管线注射阀

CS Corporation Stops,CS,Corporation,Stops

CS总管线注射阀专门设计用于将化学液体注射到液流的中心。

  • 有1/2” (DN 15) 到 3” (DN 75)的尺寸
  • 7种材料结构:黄铜,PVC,CPVC,PVDF,316L不锈钢, 20#合金和哈斯合金
  • 联接方式有:螺纹,插口或法兰
  • 注射棒的尺寸范围:1/4” (DN 8)到2-1/2” (DN 65)
  • 有外接止回阀和带隔离的软管组合
  • 可以根据您的要求提供更多的设计、材料及大小之产品
  • 可以根据客户要求的尺寸及设计

CS 总管线注射阀宣传资料

CS 总管线注射阀安装指引

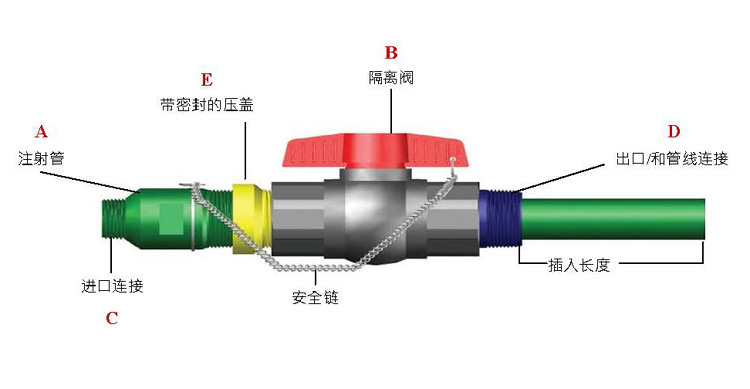

CS总管线注射阀尺寸及材料信息

A
C/D
A/E/B
标准注射棒
标准
可选的
注射棒/压盖/阀门
温度
最大压力*
可选的
可选的
管尺寸
进口/出口尺寸
进口/出口尺寸
可供材料*
最高温度
范围/PSIG
尖部形状
压盖/密封**
1/4" = 8mm
1/2" = 15mm
NPT
PVC
140°F (60°C)
0-150
(opt. 0-232)
45° (倾斜的l)
Viton
3/8" = 10mm
3/4" = 20mm
BSPT
CPVC
210°F (98°C)
0-150
(可选的 0-232)
90° (直的)
EPDM
1/2" = 15mm
1" = 25mm
熔焊插口 (ASTM)
PP
195°F (90°C)
0-150
扩散的
1" = 25mm
1-1/2" = 40mm
焊接插口(公制)
PVDF
260°F (125°C)
0-150
(可选的 0-232)
1-1/2" = 40mm
2" = 50mm
法兰 (ANSI)
316L不锈钢
350°F (176°C)
0-1000
(可选的 0-6000)
2" = 50mm
2-1/2" = 65mm
法兰 (DIN)font>
20#合金
350°F (176°C)
0-1000
(可选的 0-6000)
2-1/2" = 65mm
3" = 75mm
哈斯合金 C276
350°F (176°C)
0-1000
(可选的 0-6000)

注意:
* 最大压力 @ 70°F (21°C)工作温度; ** 可选的压盖密封材料
+ 注射棒/压盖/阀体的材料可以是相同的或根据需要混合使用。

CS Corporation Stops,CS,Corporation,Stops

CS总管线注射阀可选附件:

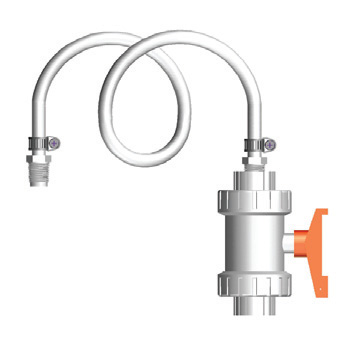

“HS”型号:软管和阀门组合

CS Corporation Stops,CS,Corporation,Stops

  • PVC有编织物填衬软管,PVDF/PP/不锈钢管子
  • 有多种材料和大小的带截流阀和止回阀的组合

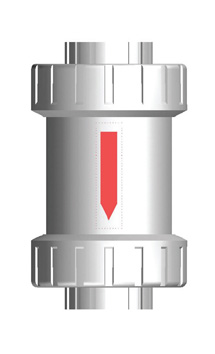

“CK”型号:外接止回阀

CS Corporation Stops,CS,Corporation,Stops

  • 有多种材料和大小供选择
